Analiza porównawcza kotew kompozytowych 7x7 i kotew stalowych 7x7 wykonana metodą MES


Kotwy należą do produktów małej architektury ogrodowej.
Kotwy i szpice do mocowania słupów ogrodzenia w gruncie nie wymagają certyfikacji ani też nie są określone normy jakie powinny spełniać.

Wykonano badania porównawcze kotwy kompozytowej i stalowej. Analiza porównawcza kotew (stalowej vs PET) została przeprowadzona z zastosowaniem metody elementów skończonych (MES).
Dla obydwu kotew założono obciążenia parą sił o wartości 1000 N każda.
Z przedstawionej poniżej graficznej interpretacji wynika, że o ile odkształcenia w obu przypadkach mają porównywalny charakter, to wartości współczynnika bezpieczeństwa i rozkład naprężeń są korzystniejsze dla kotwy wykonanej z PET.

 Statyczne naprężenia węzłowe, wykres 1, kotwa 70 x 70 mm

Statyczne naprężenia węzłowe, wykres 1, kotwa 75 x 75 mm

Statyczne naprężenia węzłowe, wykres 1, kotwa 75 x 75 mm

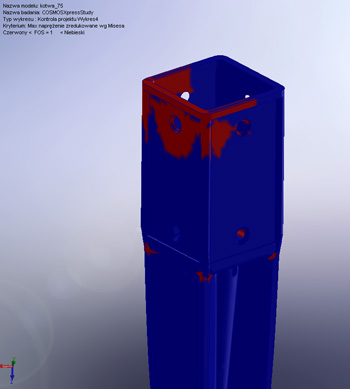

Współczynnik bezpieczeństwa dla kotwy 75 x 75 mm
- maksymalne naprężenia zredukowane wg Misesa

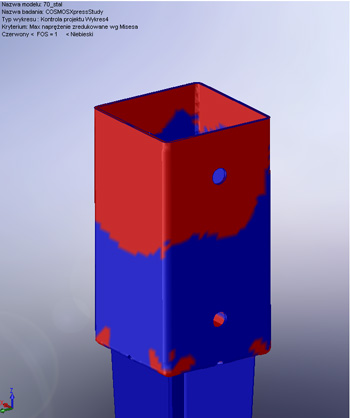

Współczynnik bezpieczeństwa dla kotwy stalowej 70 x 70 mm
- maksymalne naprężenia zredukowane wg Misesa
